Revit如何设置立管以细线表示

2018年9月29日

目前Revit出图存在的一个问题就是表示立管的圈与管道线宽一样粗,导致这种情况的发生的原因有几种,在找到解决方法前需要弄清楚Revit设置对象线宽的优先顺序。

控制图面管道线宽的方法

  1. 对象样式->模型对象(可区分管道和立管)
  2. 可见性/图形替换->模型类别(可区分管道和立管)
  3. 可见性/图形替换->过滤器(不能区分管道和立管)
  4. 管道系统类型属性->图形替换(不能区分管道和立管)

以上几种方法的优先顺序如下为C>D>B>A,根据优先顺序的情况,我们要做到立管显细线,就需要取消掉“不能区分管道和立管”的控制方法,仅仅通过A、B两种方法控制线宽。以下举例示范。

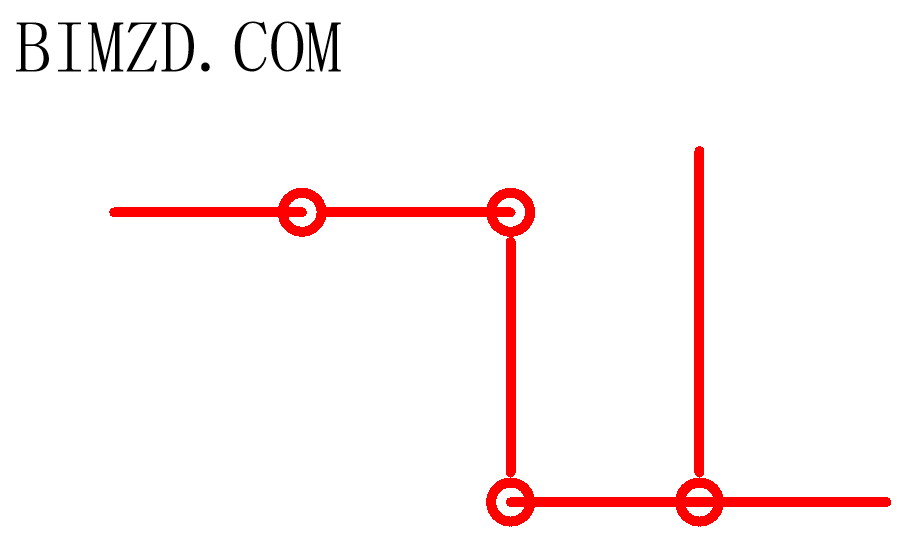

一般状况下,立管和管道均是粗线显示

设置立管用细线表示后效果如下图



圆满完成
