BIM给排水总图三维设计-重力流管道设计

2019年7月14日

应用工业BIM 技术进行给排水总图设计具有相当重要的意义。BIM模型能形象的、系统的地下管网的布置提供指导,对模型的任何编辑和修改可以即时、准确、全面地反映。

现阶段虽然使用BIM 软件在给排水单体设计已经有了较成熟的应用,但是在给排水总图设计却应用较少,主要问题出现在给排水重力流管道,即污水管网和雨水管网的设计缺少软件支持,而目前使用Revit及其鸿业BIMSpace插件不具备给排水总图设计功能,无法完成重力流管道的管网埋深计算,需设计人员编制计算高程表,人工设置管道坡度,修改方面更是复杂,修改一处下游管道信息均需要相应修改,由上述问题导致设计效率不高,而且容易出错,仅仅使用Revit软件基本无法完成给排水重力流管道的设计。

T20天正给排水(CAD平台)+Revit,虽然是跨平台设计,但是通过天正给排水提供的CAD与Revit互通插件,可以实现两个平台的模型互通,在施工图出图方面,有天正给排水丰富标注功能,可以快捷的完成符合施工图深度的图纸。

使用T20天正给排水管线、室外绘图提供的功能完成管道建模,管线功能区的功能主要用于普通管道的设计建模,室外绘图功能区用于雨水、污水系统设计,还有室外消火栓的布置。

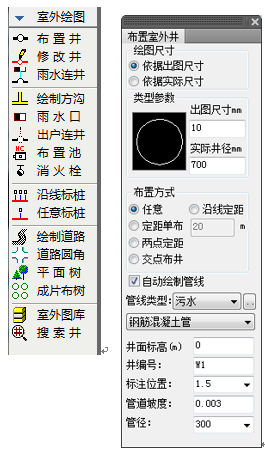

天正给排水室外绘图菜单

根据地形,选择采集方式,完成地形高程的采集,然后进行管网埋深计算。

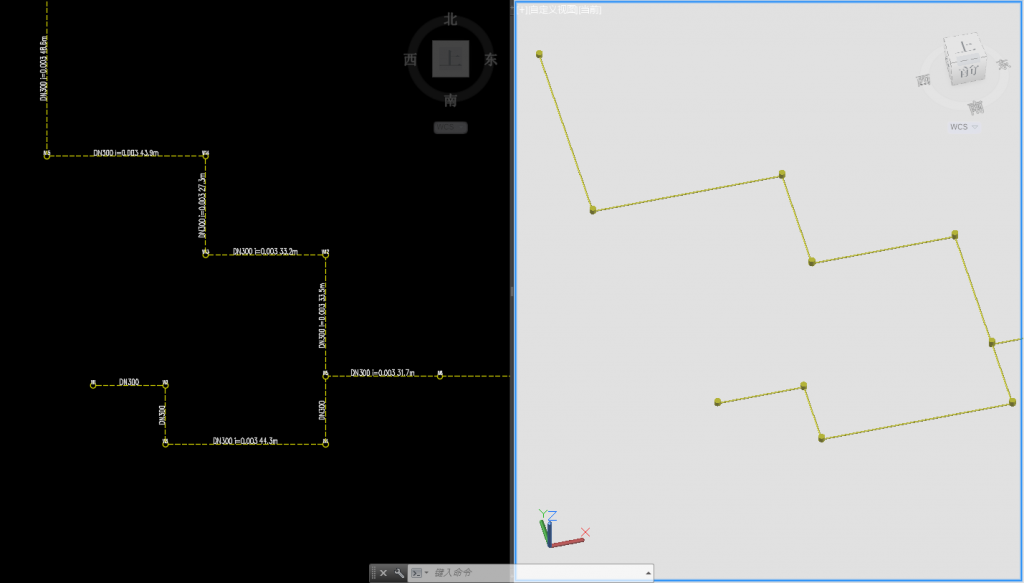

重力流管道设计

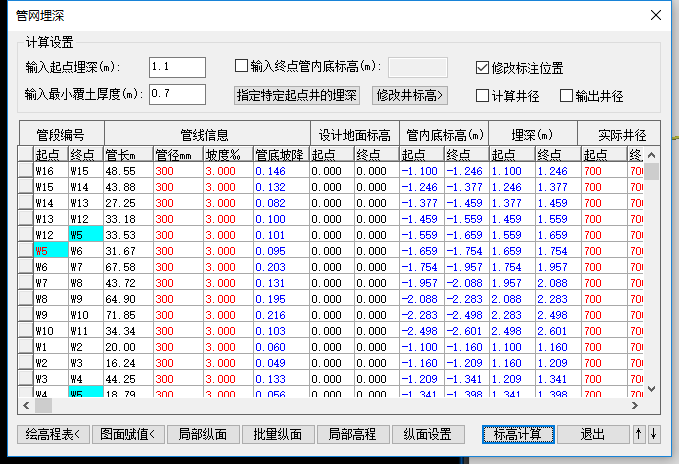

管网埋深计算

完成设计后可以通过T20天正给排水“BIM导出”功能,将设计好的管道导出成“tgl”文件, 再通过天正提供的接口导入Revit中。经过碰撞检查,实现零碰撞后,使用天正给排水室外标注提供的标注功能完成施工图出图。

圆满完成
