Revit协同设计方式适用环境及对比
BIM基础 , BIM软件 , Revit基础 , Revit教程 / 2020年5月2日

Revit软件提供了两种协同设计模式供设计者使用,分别是链接模型、中心文件协作(团队协作),在设计之初,选择好协同设计方式对后续设计效率起到很重要的影响。 链接模型 链接模型配置较为简单,分工明确,各个专业之间不会互相影响,可以确保各自的模型不被他人误操作修改。 中心文件协作(工作集) 若不采用连接模型方式,则可使用中心文件协作方式,各个专业之间通过工作集来限定模型范围,配置较链接模型复杂。 未完…

Revit二次开发筛选立管
Revit二次开发 , Revit教程 / 2019年9月29日

使用Revit进行设计时,会有筛选立管用以标注立管标记的需求,由于Revit自身未带有筛选立管功能。需要通过简单二次开发来实现该功能。 主要的思路:获取Pipe的End Offset,Start Offset,通过两者之差判断Pipe是否为立管。 核心代码: System.Math.Abs(elementsPipes.get_Parameter(BuiltInParameter.RBS_START…

BIM给排水总图三维设计-重力流管道设计
BIM基础 , BIM软件 , Revit基础 , Revit教程 / 2019年7月14日

应用工业BIM 技术进行给排水总图设计具有相当重要的意义。BIM模型能形象的、系统的地下管网的布置提供指导,对模型的任何编辑和修改可以即时、准确、全面地反映。 现阶段虽然使用BIM 软件在给排水单体设计已经有了较成熟的应用,但是在给排水总图设计却应用较少,主要问题出现在给排水重力流管道,即污水管网和雨水管网的设计缺少软件支持,而目前使用Revit及其鸿业BIMSpace插件不具备给排水总图设计功能…

Revit如何设置立管以细线表示
Revit基础 , Revit教程 / 2018年9月29日

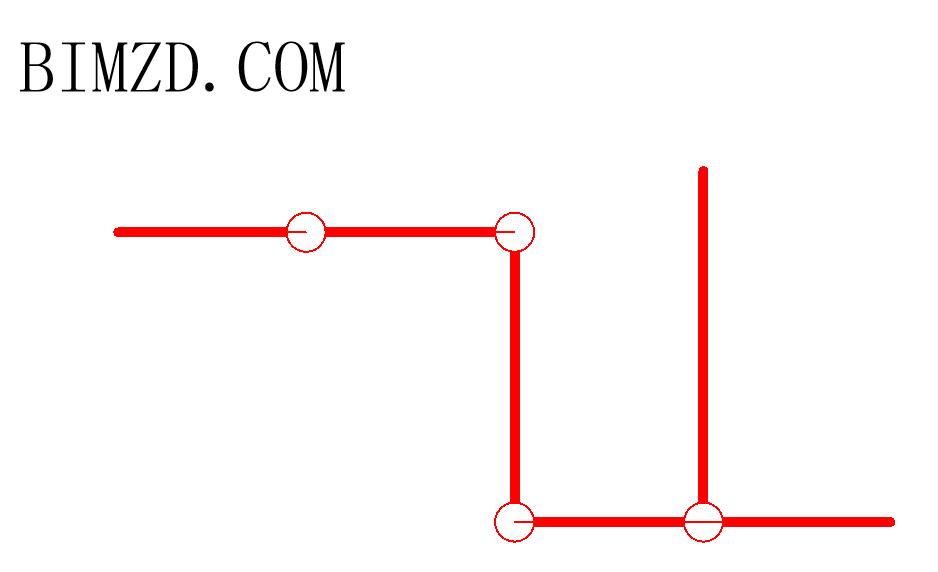

目前Revit出图存在的一个问题就是表示立管的圈与管道线宽一样粗,导致这种情况的发生的原因有几种,在找到解决方法前需要弄清楚Revit设置对象线宽的优先顺序。 控制图面管道线宽的方法 对象样式->模型对象(可区分管道和立管) 可见性/图形替换->模型类别(可区分管道和立管) 可见性/图形替换->过滤器(不能区分管道和立管) 管道系统类型属性->图形替换(不能区分管道和立管)…

Revit二次开发相关安装和配置
Revit二次开发 , Revit教程 / 2018年6月28日

Revit 作为目前一种主流的BIM软件,应用越来越广泛。然而广大设计工程师在使用期间也发现了它操作复杂、笨重的缺点,有时必须使用二次开发技术来解决或者简化很多人工不能完成的操作。本文将以C#语言为例,逐步搭建Revit二次开发的配置环境。 整体的流程就是,先装Revit,再装Visual Studio,再配置AddIn Manager(程序加载)。 配置Add-In Manager 首先下载ad…

Revit调整临时尺寸标注字体
BIM基础 , Revit基础 , Revit教程 / 2018年6月22日

Revit的临时标注真的是让人喜欢也让人讨厌,特别是屏幕分辨率高的显示器,显示的字体非常小,让人很难看清楚。如何改变这种情况,可以通过Revit选项里的临时尺寸标注文字外观来修改文字大小。

Revit如何批量修改轴网的3D、2D特性
BIM基础 , Revit基础 , Revit教程 / 2018年6月13日

Revit中修改修改轴网的3D、2D特性要一根根轴号去修改,非常繁琐,有没有其他办法批量修改呢? 可以通过视图的裁剪区域边界去批量修改,把边界拉到轴号内,经过裁剪框剪裁后的轴网的3D特性改为2D。 如果要将其再次变为3D只需再次拖动裁剪区域的边框到轴线标头以外就会变回3D。 详细情况见以下视频:

Revit轴网两端3D与2D设置的作用与影响
BIM基础 , Revit基础 , Revit教程 / 2018年6月13日

在选中轴网时会在轴网的标头附近出现3D或者2D,两者的区别是设置为2D时,轴网的拉伸只影响当前视图,反之选择3D时,则会影响所有视图中的设置为3D的轴网,也可以理解为影响所有标高设置为3D的轴网。                   设置为3D情况下的影响如下:   设置为2D情况下的影响如下:
